| 规格型号 |
D直径 |
d吸合面 |
H高度 |
安装孔 |
电流MA/24V |
功率 |
吸引力(0距离) |
| mm |
mm |
mm |
M |
Ma |
W |
kg |
| CHZ-P08/20 |
Φ8 |
Φ4 |
20 |
M3 |
70 |
1.68 |
0.3 |
| CHZ-P09/25 |
Φ9 |
Φ4 |
25 |
M5 |
70/200 |
1.68/2.5 |
0.3/0.5 |
| CHZ-P10/25 |
Φ10 |
Φ5 |
25 |
M6 |
70 |
1.68 |
0.5 |
| CHZ-P10/10 |
Φ10 |
Φ4 |
10 |
M2 |
80 |
1.9 |
0.5 |
| CHZ-P12/12 |
Φ12 |
Φ5 |
12 |
M3 |
42 |
1 |
1 |
| CHZ-P13/27 |
Φ13 |
Φ4 |
27 |
无 |
70 |
1.68 |
1.5 |
| CHZ-P16/25 |
Φ16 |
Φ8 |
25 |
M4 |
100 |
2.4 |
2.5 |
| CHZ-P20/15 |
Φ20 |
Φ8 |
15 |
M3 |
70 |
1.68 |
2.5 |
| CHZ-P25/20 |
Φ25 |
Φ10 |
20 |
M4 |
100 |
2.4 |
5 |
| CHZ-P30/22 |
Φ30 |
Φ12 |
22 |
M4 |
180 |
4.3 |
10 |
| CHZ-P30/25 |
Φ30 |
Φ12 |
25 |
M6 |
180 |
4.3 |
15 |
| CHZ-P34/18 |
Φ34 |
Φ16 |
18 |
M5 |
180 |
4.3 |
18 |
| CHZ-P34/25 |
Φ34 |
Φ16 |
25 |
M6 |
350 |
8.4 |
20 |
| CHZ-P35/30 |
Φ35 |
Φ16 |
30 |
M6 |
350 |
8.4 |
25 |
| CHZ-P40/20 |
Φ40 |
Φ18 |
20 |
M5 |
280 |
6.7 |
25 |
| CHZ-P40/25 |
Φ40 |
Φ18 |
25 |
M5 |
230 |
5.5 |
30 |
| CHZ-P49/21 |
Φ49 |
Φ22 |
21 |
M6 |
380 |
9.1 |
40 |
| CHZ-P50/27 |
Φ50 |
Φ20 |
27 |
M5 |
270 |
6.5 |
50 |
| CHZ-P50/30 |
Φ50 |
Φ20 |
30 |
M5 |
250 |
6 |
60 |
| CHZ-P59/34 |
Φ59 |
Φ27 |
34 |
M8 |
520 |
12.5 |
70 |
| CHZ-P65/30 |
Φ65 |
Φ26 |
30 |
M8 |
380 |
9.1 |
80 |
| CHZ-P80/38 |
Φ80 |
Φ34 |
38 |
M8 |
560 |
13.5 |
100 |
| CHZ-P100/40 |
Φ100 |
Φ42 |
40 |
M8 |
600 |
14.4 |
150 |
| CHZ-P120/60 |
Φ120 |
Φ63 |
60 |
M12 |
1600 |
38.4 |
300 | |
| |
1.DC24/12V 100% TD
2.H可根据用户要求定制
3.CHZ-P100型安装孔为2-M8(中心距25mm)
本公司可订制各种非标电磁铁吸力从10克到5000公斤等 |
| |
重要说明
吸盘式电磁铁和普通强磁有很大区别，要求被吸附物体表面应尽可能平整，且吸附面积不宜小于电磁铁吸合面，否则会影响吸力。有效距离为零（必须贴面），间隔1毫米之外所有电磁铁吸力很弱或者没有吸力。吸引力是指电磁铁吸合面与被吸附的铁块（导磁金属）完全接触之后通电产生的吸力！

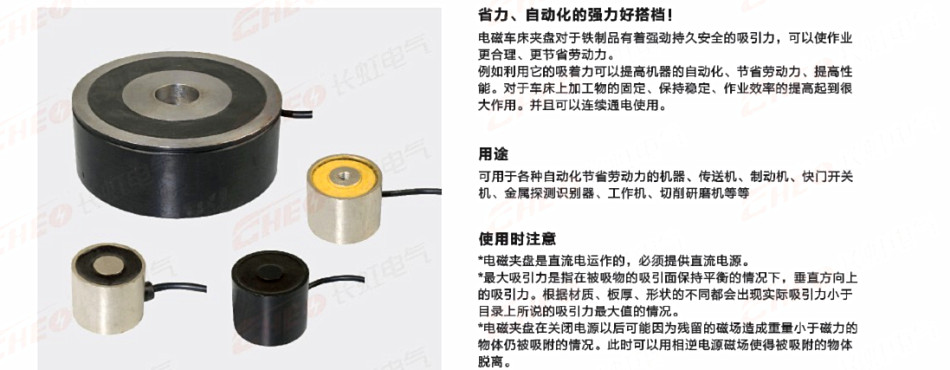

吸盘式电磁铁在通电状态下可产生强劲吸附力，把它安装在自动化设备中可对被吸附物体起到停止或移动作用。
广泛应用于自动化配送生产线，分拣机器、机械手、实验设备、医疗、研磨、切割、切削等自动化加工生产线上材料或产品的输送，传递，控制简单，省力省电，安全可靠，并可进行远程操作。
因吸盘规格多 不能一一列出 直径和高度均可按照客户要求定制！ |
| |
|
|
