产品展示 PRODCUTS 当前位置:首页 >> 产品展示 > 交流接触器 > CJX2(LC1-D,LC1-F)系列交流接触器

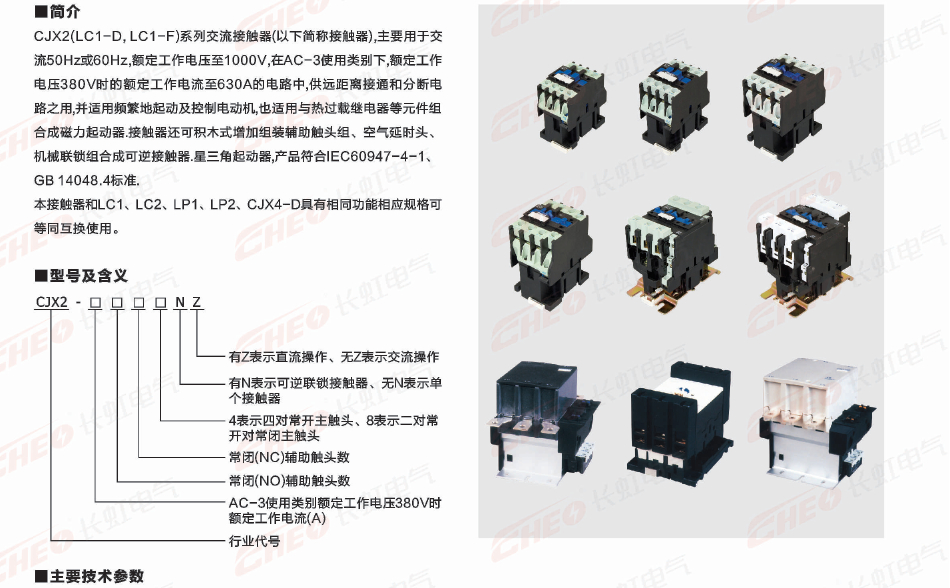

产品名称:交流接触器【CJX2(LC1-D,LC1-F)系列交流接触器】
■主要技术参数
型号 额定绝缘电压(V) 约定发热电流
lth(A)
额定工作电流
380V AC3(A)
控制功率(kw) 触头数量 重量(Kg)
220V 380V 415V 440V 660V 1000V
CJX2-0910/0901 660V 20 9 2.2 4 4 4 5.5

3P+NO/3P+NC

0.32
CJX2-1210/1201 20 12 3 5.5 5.5 5.5 7.5   3P+NO/3P+NC 0.32
CJX2-1610(1810) 32 16 4 7.5 9 9 10   3P+NO 0.35
CJX2-1601(1801) 32 16 4 7.5 9 9 10   3P+NC 0.35
CJX2-2510/2501 40 25 5.5 11 11 11 15   3P+NO/3P+NC 0.51
CJX2-3210/3201 50 32 7.5 15 15 15 18.5   3P+NO/3P+NC 0.53
CJX2-4011 60 40 11 18.5 22 22 30   3P+NO+NC 1.15
CJX2-5011 80 50 15 22 25 30 33
  1.20
CJX2-6311(6511) 80 63 18.5 30 37 37 37   1.25
CJX2-8011 125 80 22 37 45 45 45   1.50
CJX2-9511 125 95 25 45 45 45 45   1.55
CJX2-115 1000V 200 115 30 55 59 59 80 65 可安装3个辅助触头
组、9对触头组合
3.0
CJX2-150 200 150 40 75 80 80 100 65 3.0
CJX2-185 275 185 55 90 100 100 110 100 4.1
CJX2-225 275 225 59 110 110 110 129 100 4.2
CJX2-265 315 265 75 132 140 140 160 147 6.7
CJX2-330 380 330 90 160 180 200 220 160 7.6
CJX2-400 450 400 110 200 220 250 280 185 8.1
CJX2-500 630 500 147 250 280 295 335 335 10.2
CJX2-630 800 630 200 335 375 400 450 450 17.1
■线圈参数见表2、表3
  CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
额定控制电压V 12-660
吸合电压50/60Hz V (0.85-1.1Us)
释放电压50/60Hz V (0.2-0.75)Us (0.2-0.75)Us
线


50Hz 吸合VA 70 70 70 110 110 200 200 200 200 200
保持VA 8 8 8 11 11 20 20 20 20 20
60Hz 吸合VA 80 80 80 115 115 200 200 200 200 200
保持VA 8 8 8 11 11 20 20 20 20 20
额定控制
电压V(50Hz)/功率VA/型号
CJX2-115-150 CJX2-185-225 CJX2-265-330 CJX2-400 CJX2-500 CJX2-630
起动 保持 起动 保持 起动 保持 起动 保持 起动 保持 起动 保持
110 127 660 54 966 66 840 12 1380 22 1380 24 2076 30
220 380 660 54 966 66 840 12 1380 22 1380 24 2076 30

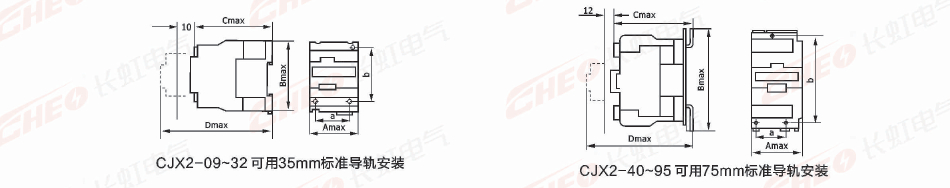

■外形及安装尺寸(mm)
型号 Amax Bmax Cmax Dmax C直流操作 a b c
CJX2-9 47 76 82 112 119 35±0.31 50±0.31
60±0.37
4.5
CJX2-12 119
CJX2-16(18) 87 117 125
CJX2-25 57 86 95 126 135 40±0.31 50±0.31
60±0.37
4.5
CJX2-32 100 131 140
CJX2-40 77 129 116 145 200 40±0.5 105±0.7 6.5
CJX2-50 200
CJX2-63(65) 200
CJX2-80 87 129 127 157 215 40±0.5 105±0.7 6.5
CJX2-95 215

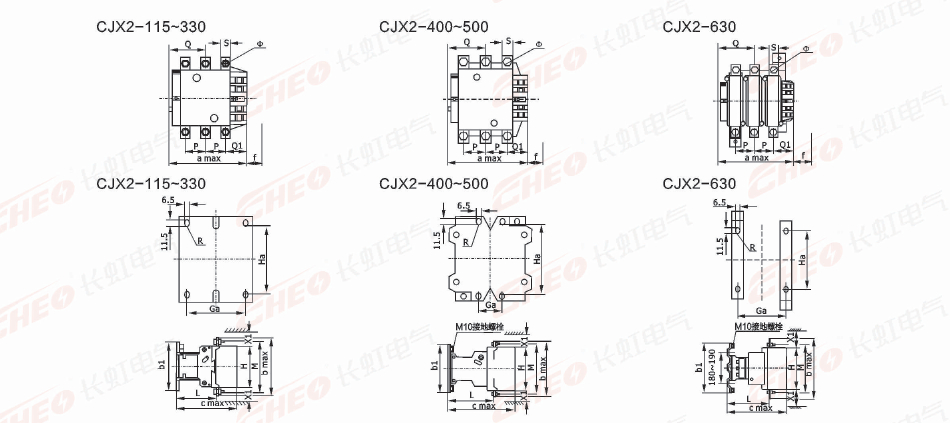

型号 CJX2-115 CJX2-150 CJX2-185 CJX2-225 CJX2-265 CJX2-330 CJX2-400 CJX2-500 CJX2-630
三级 四级 三级 四级 三级 四级 三级 四级 三级 四级 三级 四级 二级 三级 四级 二级 三级 四级 二级 三级 四级

a

167

204

167

204 171 211 171 211 204 247 204 247 213 213 261 233 233 288 309 309 389
P 37 37 40 40 40 40 48 48 48 48 48 48 48 48 48 55 55 55 80 80 80
Q 70 88.5 70 90 71 91 71 95 87 111 87 111 93 91 115 99 101 129 182 140 180
Q1 60 60 57.5 55.5 59.5 59.5 51.5 47.5 66.5 66.5 66.5 66.5 96 74 74 102 77 77 127 89 89
S 20 20 20 20 20 20 25 25 25 25 25 25 25 25 25 30 30 30 40 40 40
Φ M6 M6 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M12 M12 M12
f(※1) 131 131 131 131 131 131 131 131 147 147 147 147 147 147 147 150 150 150 181 181 181
b 163 163 171 171 174 174 197 197 203 203 203 203 206 206 206 238 238 238 304 304 304
b1 137 137 137 137 137 137 137 137 145 145 145 145 209 209 209 209 209 209 280 280 280
M 147 147 150 150 154 154 172 172 178 178 178 178 181 181 181 208 208 208 264 264 264
H 124 124 124 124 127 127 127 127 147 147 147 147 158 158 158 172 172 172 202 202 202
C 172 172 172 172 183 183 183 183 215 215 215 215 220 220 220 233 233 233 256 256 256
L 107 107 107 107 113.5 113.5 113.5 113.5 141 141 141 141 145 145 145 146 146 146 155 155 155
x1(※2)
200-500
10 10 10 10 10 10 10 15 20
600-1000V 15 15 15 15 15 15 15 20 30
Ga 80 96 96 80 140 180 240
Ha 110 110 170 180
