| ■适用范围 |
JZC4系列中间继电器主要用于交流50Hz或60Hz，额定工作电压至380V及直流额定电压至220V的小电流继电器的控制，信号传递、隔离放大等电路中，作接通、分断、放大。

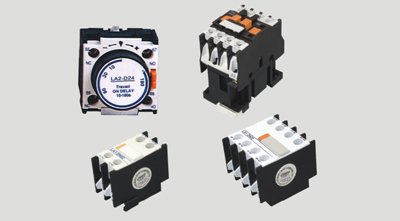

F4系列辅助触头组，以及LA2-D，LA3-D空气延时头都是配合JZC4，CJX2系列产品的配套附件，可增加不同的功能组合成延时接触器，可逆接触器，星三角起动器。
|
|
| ■主要技术参数 |
|
| 额定绝缘电压V |
约定发热电流A |
最小负载(可靠工作) |
额定控制功率 |
电寿命
(次数X104) |
机械寿命
(次数X104) |
操作
频率h-1 |
线圈电压V
（AC） |
| DC |
AC |
| 660 |
10 |
6V×10mA |
DC-11
220V
33W
DC-13
50W |
AC-11
380V
300VA
AC-15
400VA |
120 |
1000 |
3000 |
24、(36)、48、110
(127)、220、380 |
|
|
| ■型号及触头对数对照表 |
|
| 型号 |
触头对数 |
| 常开 |
常闭 |
| JZC4-40 |
4 |
0 |
| JZC4-31 |
3 |
1 |
| JZC4-22 |
2 |
2 |
| F4-11 |
1 |
1 |
| F4-20 |
2 |
0 |
| F4-02 |
0 |
2 |
| F4-13 |
1 |
3 |
| F4-31 |
3 |
1 |
| F4-22 |
2 |
2 |
| F4-40 |
4 |
0 |
| F4-04 |
0 |
4 |
|
|
| 型号 |
延时范围 |
延时触头数量 |
| LA2-D20 |
0.1~3S |
NO+NC |
| LA2-D22 |
0.1~30S |
NO+NC |
| LA2-D24 |
10~180S
|
NO+NC |
| LA3-D20 |
0.1~3S
|
NO+NC |
| LA3-D22 |
0.1~30S
|
NO+NC |
| LA3-D24 |
10~180S |
NO+NC |
|
|

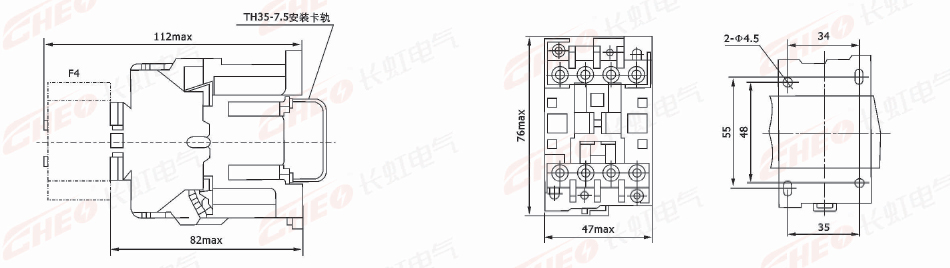

| ■外形及安装尺寸见图2、图3 |
|
_xx1.jpg)
|
|
|
注：LA2-D 为通电延时,LA3-D 为断电延时
|
