产品展示 PRODCUTS 当前位置:首页 >> 产品展示 > 交流接触器 > CJX2-N(LC2-D,LC2-F)系列机械联锁可逆交流接触器

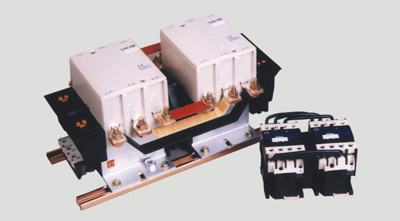

产品名称:交流接触器【CJX2-N(LC2-D,LC2-F)系列机械联锁可逆交流接触器】
■简介
CJX2-N(LC2-D、LC2-F)系列机械联锁接触器主要用于交流50Hz或60Hz,额定工作电压至1000V,额定工作电流至630A以下的电路中,作电动机可逆控制用。它安装的机械联锁机构,保证了两台接触器触头转换中的可靠性。
■主要技术参数
型号 额定工作电流
(A)
控制功率(kw) 触头数量 备注
220V 380V 415V 440V 660V 1000V
CJX2-09N 9 2.2 4 4 4 5.5   NC 安装方式除螺钉安
装外还备有35mm
安装导轨
CJX2-12N 12 5.5 5.5 5.5 5.5 7.5   NC
CJX2-16N(18) 16(18) 7.5 7.5 9 9 11   NC
CJX2-25N 25 5.5 11 11 11 15   NC
CJX2-32N 32 7.5 15 15 15 18.5   NC
CJX2-40N 40 18.5 18.5 22 22 30   NO+NC 除螺钉安装外还备有
35mm或75mm
安装轨
CJX2-50N 50 15 22 25 25 33   NO+NC
CJX2-63N(65) 63(65) 18.5 30 37 37 37   NO+NC
CJX2-80N 80 22 37 45 45 45   NO+NC
CJX2-95N 95 22 45 45 45 45   NO+NC
CJX2-115N 115 30 55 59 59 80 65 NO+NC 水平安装螺钉固定
CJX2-150N 150 40 75 80 80 100 65 NO+NC
CJX2-185N 185 55 90 100 100 100 100 NO+NC
CJX2-225N 225 59 110 110 110 129 100 NO+NC
CJX2-265N 265 75 132 140 140 160 147 NO+NC
CJX2-330N 330 90 160 180 180 220 160 NO+NC
CJX2-400N 400 110 200 220 220 280 185 NO+NC
CJX2-500N 500 147 250 280 280 335 335 NO+NC
CJX2-630N 630 200 335 375 375 450 450 NO+NC

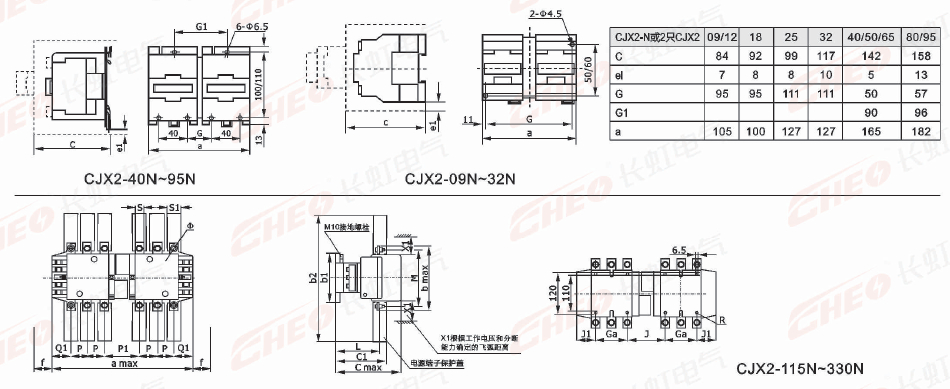

■外形及安装尺寸(mm)
    a b b1 b2 c c1 Ga J J1 L M P P1 Q1 S S1 f ※2 Φ
CJX2-115N
三级 345 162 137 265 165 130 80 71 57 107 147 37 77 60 15 27 131 M6
四级 419 162 137 265 165 130 80 108 75.5 107 147 37 77 60 15 7 131 M6
CJX2-150N
三级 345 170 137 301 165 133.5 80 71 57 107 150 40 71 57 20 34 131 M8
四级 422 170 137 301 165 133.5 80 111 75.5 107 150 40 71 55.5 20 34 131 M8
CJX2-185N
三级 357 174 137 305 176 140 80 78 59.5 113.5 154 40 78 59.5 20 34 130 M8
四级 437 174 137 305 176 140 80 118 79.5 113.5 154 40 78 59.5 20 34 130 M8
CJX2-225N
三级 357 197 137 364 176 148.5 80 78 59.5 113.5 172 48 62 51.5 25 44.5 130 M10
四级 437 197 137 364 176 148.5 80 118 79.5 113.5 172 48 54 47.5 25 44.5 130 M10
CJX2-265N
三级 425 203 145 370 207 175 96 109 61.5 141 178 48 100 66.5 25 44.5 147 M10
四级 521 203 145 370 207 175 96 157 85.5 141 178 48 100 66.5 25 44.5 147 M10
CJX2-330N 三级 447 206 145 375 213 175 96 124 65.5 146 181 48 107 74 25 44.5 147 M10
四级 543 206 145 375 213 175 96 172 85.5 146 181 48 107 74 25 44.5 147 M10
注:※1)可逆接触器固定元件水平方向的固定中心。
※2)装卸线圈所需的最小距离。

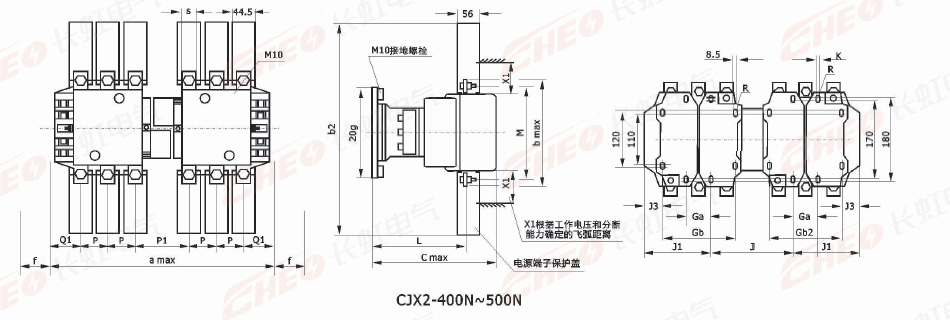

  a b Ga Gb J J1 J2 J3 P1 C L M P Q1 S f※2
CJX2-400N 三极 446 206 80 170 157 64.5 67 19.5 107 220 145 181 48 74 25 146
四极
542 206 80 170 157 112.5 67 67.5 107 220 145 181 48 74 25 146
CJX2-500N 三极 485 238 80 170 156 84.5 66 39.5 112 233 146 208 55 77 30 150
四极
595 238 140 230 156 79.5 66 34.5 112 233 146 208 55 77 30 150

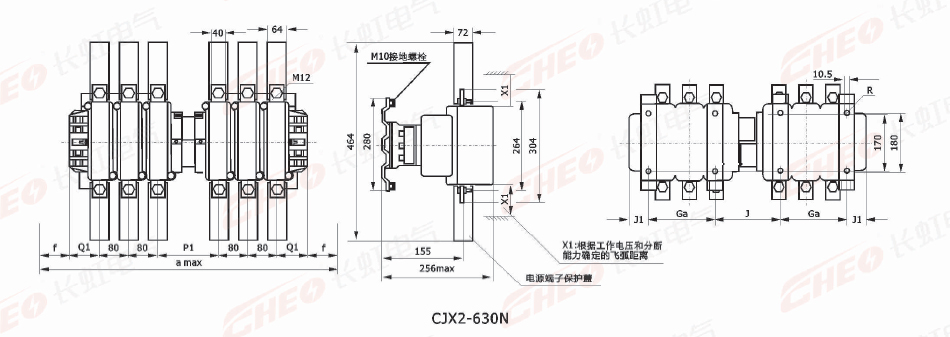

CJX2-630N 三极 636   180 - 139 68.5 - - 137 ※1 181
四极
796 240 - 139 88.5 - - 137 ※1 181
