产品展示 PRODCUTS 当前位置:首页 >> 产品展示 > 交流接触器 > CJX2C(CJ19)系列切换电容器接触器

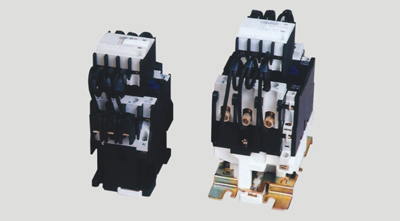

产品名称:交流接触器【CJX2C(CJ19)系列切换电容器接触器】
■适用范围
CJX2C(CJ19)系列切换电容器接触器(以下简称接触器)主要用于交流50Hz或60Hz,额定工作电压至380V的电力线路中,供低压无功功率补偿设备投入或切除并联电容器组之用。接触器带有抑制涌流装置,能有效地减小合闸涌流对电容的冲击并抑制开断时的过电压。
■主要技术参数
参数名称 CJX2C(CJ19)-32 CJX2C(CJ19)-40 CJX2C(CJ19)-63
电寿命(次)
105
额定电流Ie(400V电容器)A
32 40 63
额定绝缘电压V
660
线圈功率消耗VA(冷线圈1.0Us)
起动时cosΦ闭合时cosΦ
50Hz
68    0.79 12    0.29
线圈工作范围
(0.85-1.1)Us

短路保护主回路熔断器的额定电压不低于被保护电
容器的电压,400V电容器。可选用RT19型aM类管
状熔断器,熔断器的额定电流可按右式选定。控制
回路500V以下的可选用RT14、RT19型gG类

1.5-2.5le
16A
抑制电容器合阐涌流的能力
20le
辅助触头额定工作电流(380V时)A
6 6
重量Kg
约0.58 约1.5
注:控制线圈电压50Hz/60Hz,24.36.48.110.127.220.380V也可按用户要求制造.

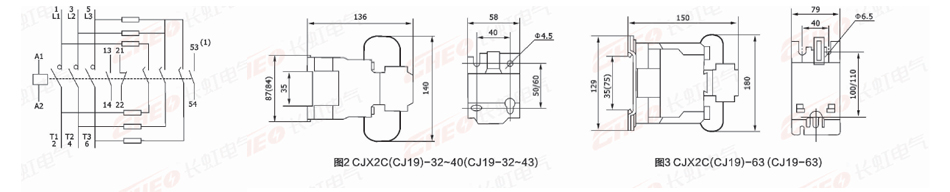

■外形及安装尺寸见图2、图3
